Heim Sensor-Tag MSD01 ToF-Sensoren
MSD01 ToF-Sensoren; ?>

Die MSD01 ToF-Sensoren der Serie sind Bluetooth Low Energy-Sensoren, die für präzise Echtzeit-Entfernungsmessungen mit modernster Technologie entwickelt wurden. Flugzeit (ToF) Die Produktreihe umfasst den ToF-Distanzsensor MSD01-D11 und den ToF-Präsenzsensor MSD01-D22, der zusätzlich über ein passives Infrarotmodul (PIR) verfügt. Mit einer Präzision im Millimeterbereich (±10 mm), einer Erfassungsgenauigkeit von 99% und einer Reichweite von bis zu 5 Metern ermöglicht die MSD01-Serie eine vollständig anonyme und nicht-invasive Anwesenheitserkennung – ideal für anspruchsvolle Anwendungen wie die Bestandsüberwachung in Lagerhallen, intelligente Regalsysteme in Supermärkten und die Belegungssteuerung an Arbeitsplätzen in Bibliotheken oder Büros.

  • Millimetergenaue Präzision
  • 99% Genauigkeit
  • 150° verstellbarer Sensorkopf
  • Möglich für richtungsübergreifende Sensorik
  • 100% Anonyme Erkennung
  • 5 Jahre & austauschbare Batterie

ToF & PlR Smart Synergy

Der MSD01-D22 ToF-Präsenzsensor kombiniert millimetergenaue ToF-Distanzmessung mit Weitwinkel-PIR-Bewegungserkennung, um Personen zuverlässig von Objekten zu unterscheiden, sowohl Bewegungen als auch längere Anwesenheiten zu erfassen und Entfernungsmessungen nur bei Bewegungserkennung auszulösen – was die Akkulaufzeit verlängert. Seine Dual-Mode-Logik passt sich mühelos an verschiedene Einsatzbereiche an, von Arbeitsplätzen unter Schreibtischen über Toilettenkabinen bis hin zu Lagerhallen, reduziert Fehlalarme drastisch und liefert kontextbezogene Informationen zur Personennutzung.

> Mehr über ToF und PIR: ihre Unterschiede und wie sie sich ergänzen.

Millimetergenaue Präzision mit ToF-Präzision

Durch die Nutzung fortschrittlicher Time-of-Flight (ToF)-Technologie bietet der MSD01 eine Präzision im Millimeterbereich (±10 mm), eine Erkennungsgenauigkeit von 99 % und schnelle Reaktionszeiten – und gewährleistet so eine zuverlässige Distanz- und Anwesenheitserkennung in Echtzeit, beispielsweise bei der intelligenten Bestandsverfolgung, der Überwachung der Belegungssituation an Schreibtischen oder in Toilettenräumen sowie der Füllstandsmessung von Getreide.

Extrem breiter Erfassungsbereich

Der MSD01 zeichnet sich durch einen extrem weiten Erfassungsbereich von 20 mm bis 5 m aus und übertrifft damit die Leistungsfähigkeit der meisten vergleichbaren Sensoren. Er unterstützt sowohl einen Nahbereichsmodus (≤ 2,5 m) als auch einen Fernbereichsmodus (≤ 5 m), sodass Anwender Stromverbrauch und Leistung flexibel aufeinander abstimmen können. Dadurch eignet er sich besonders für die Deckenmontage oder den Einsatz in größeren Räumen, die eine erweiterte Abdeckung erfordern.

Innovative Mehrwinkel- und Split-Directional-Sensorik

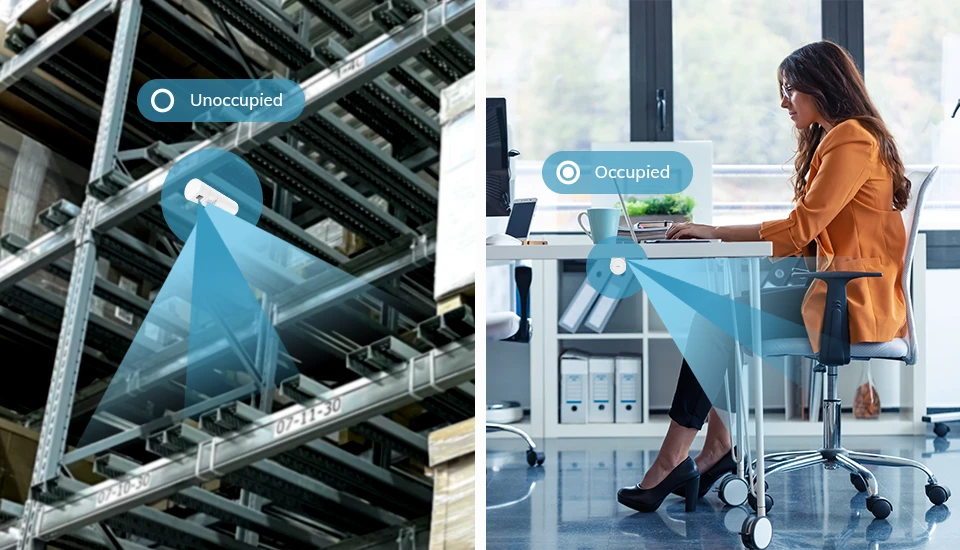

Der MSD01 verfügt über einen um 150° verstellbaren Sensorkopf und eine Architektur mit geteilter Ausrichtung, wodurch die PIR- und ToF-Module in unterschiedliche Winkel ausgerichtet werden können. Dieses benutzerfreundliche Design ermöglicht eine flexible Installation in komplexen Umgebungen – wie schmalen Gängen, schrägen Flächen oder unregelmäßigen Grundrissen – und gewährleistet gleichzeitig eine optimale Erfassungsleistung ohne präzise Sensorausrichtung.
Beispielsweise erkennt in einem Lager, wenn ein Mitarbeiter nach einem Artikel greift, der PIR-Sensor die Bewegung und aktiviert sofort das ToF-Modul. Das System misst anschließend die aktualisierte Entfernung zu den Kartons und ermittelt so präzise, wie viel Lagerbestand entnommen wurde. Diese nahtlose und reaktionsschnelle Abstimmung zwischen Bewegungserkennung und Entfernungsmessung verbessert sowohl die Benutzerfreundlichkeit als auch die betriebliche Effizienz.

Erfüllen Sie Ihre szenariobasierten Sensoranforderungen

Die MSD01-Serie bietet zwei Optionen für unterschiedliche Überwachungsanforderungen:

D11 (nur ToF): Ideal für regelmäßige Distanzmessungen und die Überwachung statischer Objekte, wie z. B. die Erfassung von Lagerbeständen in Regalen oder die Messung des Tankvolumens.
D22 (PIR & ToF): Kombiniert Bewegungserkennung und Distanzmessung und ist daher hochwirksam für Anwesenheitserkennung, Belegungsüberwachung und die Unterscheidung zwischen Mensch und Objekt.
Dank Dual-Sensor-Logik erkennt der D22 Bewegungen mithilfe von PIR, bevor die ToF-Messung aktiviert wird. Dadurch werden Fehlalarme deutlich reduziert und die Genauigkeit sowohl in dynamischen als auch in bewegungsarmen Umgebungen verbessert. Der integrierte Algorithmus hilft, Menschen von Objekten zu unterscheiden und macht ihn somit ideal für Anwendungen mit Personenbezug.

Anonyme Erkennung, kamerafreier Datenschutz

Im Gegensatz zu RGB- oder KI-Kameras arbeitet die MSD01 mit anonymen Infrarotsignalen und gewährleistet so die vollständige Einhaltung der DSGVO. Sie eignet sich ideal für sensible Umgebungen wie Toiletten, Besprechungsräume und Büros – überall dort, wo Anwesenheitsdaten benötigt werden, ohne die Privatsphäre zu beeinträchtigen.

Für Langlebigkeit gebaut

Der MSD01 wird von einem austauschbaren 2.700-mAh-Lithium-Akku betrieben und bietet eine Akkulaufzeit von über 5 Jahren. Nutzer können zwischen Kurzstrecken- (≤ 2,5 m) und Langstrecken-ToF-Modi (≤ 5 m) wechseln und sowohl die Messrate als auch das Erfassungsintervall feinjustieren, um ein optimales Verhältnis zwischen Leistung und Stromverbrauch zu erzielen. Dank des modularen Akkudesigns lässt sich der Akku einfach austauschen, ohne das Gerät zu zerlegen – ideal für den langfristigen, wartungsarmen Einsatz in intelligenten Gebäuden oder Lagerhallen.

Flexible Bereitstellung, einfache Integration

Die Installation erfolgt mittels doppelseitigem Klebeband oder einer zusätzlichen magnetischen Halterung. Ob Decken-, Pendel- oder Seitenmontage – MSD01 passt sich Ihren Räumlichkeiten an. Integrieren Sie das Gerät via Bluetooth in bestehende Gebäudemanagementsysteme und erfassen Sie sofort räumliche Echtzeitdaten.

So funktioniert es

So funktioniert es

Anwendungsszenarien

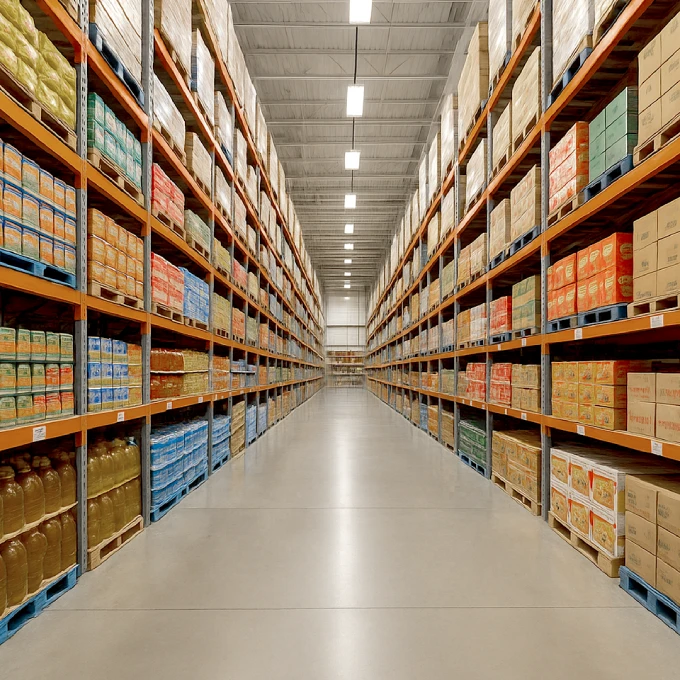

  • Produktrückstandserkennung für den Einzelhandel

    Durchsucht regelmäßig die Regale, um die verbleibenden Lagerbestände zu ermitteln.
    Identifiziert Produktverdrängungs- und Fehlbestandszonen.
    Verbessert die Effizienz im Einzelhandel und die Einhaltung von Planogrammen.

    Vorteile:

    Hilft dabei, Verluste durch Warenengpässe zu reduzieren.
    Optimiert Produktplatzierung und Marketing.
    Verbessert das Regalmanagement in großflächigen Geschäften (z. B. Großhandelsclubs).
    Produktrückstandserkennung

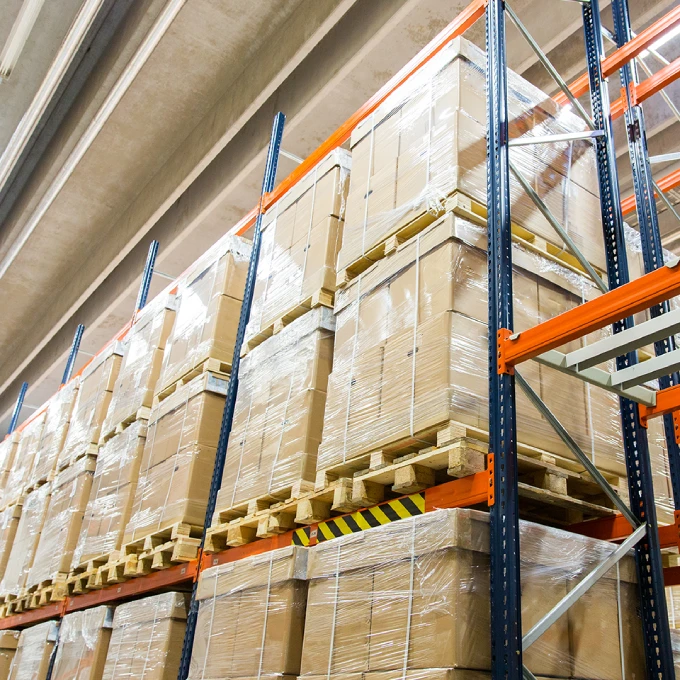

  • Lager- und Materialbestandsüberwachung

    Nutzt ToF-Sensortechnologie zur Echtzeit-Überwachung des Lagerbestands in Regalen.
    Erkennt das Vorhandensein von Objekten und misst den verbleibenden Lagerbestand oder die Materialtiefe in Tanks und Behältern.
    Löst automatische Nachbestellungsbenachrichtigungen aus, um die Effizienz der Lieferkette zu optimieren.
    Die berührungslose Konstruktion gewährleistet einen hygienischen und wartungsfreien Betrieb.

    Vorteile:

    Reduziert manuelle Kontrollen und Arbeitskosten.
    Verhindert Warenengpässe oder Überbestände.
    Unterstützt datengestützte Entscheidungen in der Lieferkette.
    Lager- und Materialbestandsüberwachung

  • Anwesenheitserkennung für Toiletten/Kabinen

    Nutzt PIR zur Auslösung der ToF-Messung für eine genaue Belegt-/Frei-Erkennung.
    Vollständig anonym – keine Kameras oder Mikrofone im Einsatz, DSGVO-konform.
    Intelligente Algorithmen eliminieren Fehlalarme durch Objekte oder Reinigungsgeräte.

    Vorteile:

    Verkürzt Wartezeiten und verbessert die Raumausnutzung.
    Ermöglicht datengesteuerte Reinigungspläne.
    Verbessert den Datenschutz und die Einhaltung der Vorschriften.
    Anwesenheitserkennung für Toiletten/Kabinen

  • Nutzung von Schreibtischen und Arbeitsplätzen

    Erkennt die Schreibtischbelegung in Echtzeit basierend auf der Anwesenheit des Benutzers und einem festgelegten Abstandsschwellenwert.
    Hilft dabei, die Raumnutzung und das Energiemanagement in intelligenten Büros zu optimieren.
    Ermöglicht Nutzungsanalysen für die Anlagenplanung.

    Vorteile:

    Optimiert die Schreibtischbelegung in Hot-Desking-Umgebungen.
    Ermöglicht eine faire Nutzung und verhindert Ressourcenverschwendung.
    Liefert verwertbare Daten für die Raumplanung und die Verkleinerung von Büroflächen.
    Nutzung von Schreibtischen und Arbeitsplätzen

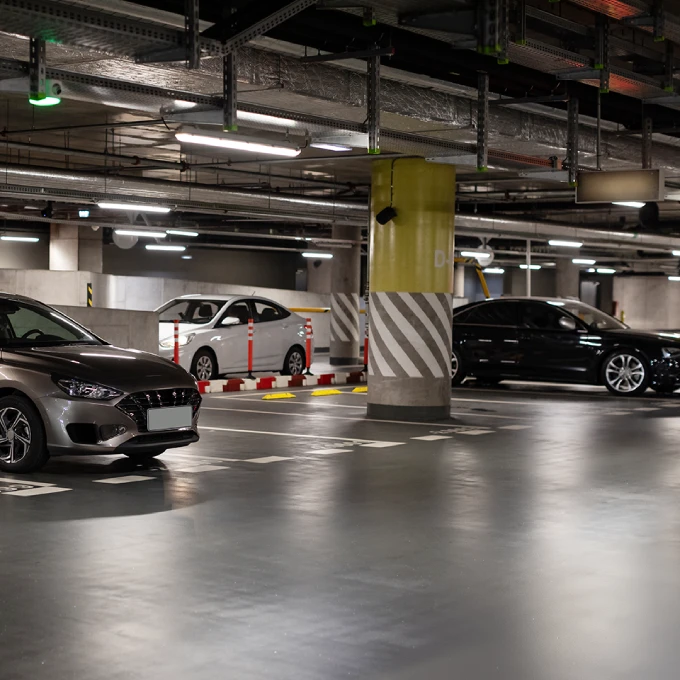

  • Parkplatzüberwachung

    Überwacht die Fahrzeugpräsenz mit ToF-Entfernungsmessung über große Entfernungen.
    Geeignet für intelligente Parkanwendungen im Innenbereich.
    Liefert präzise Belegungsdaten zur Steuerung der Parkplatzeffizienz.

    Vorteile:

    Verbessert die Übersichtlichkeit der Parkplatzverfügbarkeit für Autofahrer.
    Unterstützt automatisierte Durchsetzungs- oder Reservierungssysteme.
    Steigert die Gesamteffizienz des Geländes und die Kundenzufriedenheit.
    Parkplatzüberwachung

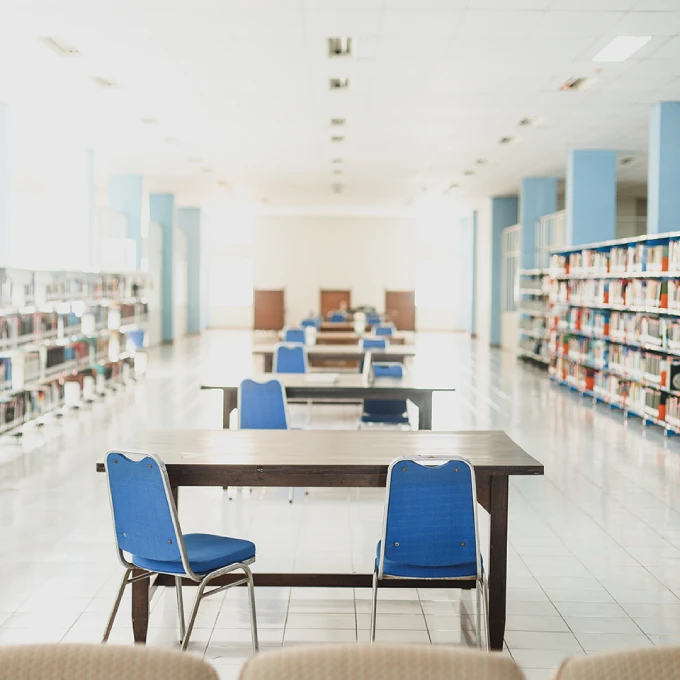

  • Sitzplatzerkennung in Bibliotheken/Gemeinschaftslernräumen

    Nutzt die ToF-Technologie zur hochpräzisen Echtzeit-Erkennung des Sitzbelegungsstatus.
    Vollständig anonym – es werden weder Bilder noch Töne aufgezeichnet, wodurch die Einhaltung der DSGVO gewährleistet wird.
    Hilft dabei, die Raumnutzung zu optimieren und intelligente Sitzplatzreservierungssysteme zu ermöglichen.

    Vorteile:

    Hilft Besuchern, freie Sitzplätze leicht zu finden.
    Ermöglicht ein faires und effizientes Sitzplatzmanagement.
    Verbessert die Transparenz der Anlagennutzung.
    Überwachung des Patientenbettausgangs

Spezifikationen

Abmessungen der MSD01 ToF-Sensoren
* Für genaue Maße konsultieren Sie bitte das physische Objekt.
Modell MSD01-D11 ToF-Distanzsensor MSD01-D22 ToF-Präsenzsensor
Größe: 90 mm * Ø 34 mm 110 mm * Ø 34 mm
Gewicht: 63 g 72 g
Betriebstemperatur: -10℃~60℃ (14℉~140℉) -10℃~45℃ (14℉~113℉)
PlR-Erfassungsdistanz: / 3 m (9,84 Fuß)
PIR-Sichtfeld: / Horizontal 100° / Vertikal 20°
Bluetooth-Version: Bluetooth LE 5.0
Übertragungsdistanz: 150 m (492 Fuß) im offenen Bereich
Batterie: 2.700 mAh Lithium-Batterie, austauschbar
Akkulaufzeit: 5 Jahre
Betriebsfeuchtigkeit: ≤95% RH, nicht kondensierend
ToF-Messbereich: 2,5 m (8,20 Fuß)
ToF-Messgenauigkeit: Kurzdistanz: ± 10 mm / Langdistanz: +51 TP3T
Taste: Ein-/Ausschalter und Sabotagealarm
Installation: Doppelseitiges Klebeband, Magnethalterung mit dem mitgelieferten Zubehör
ToF-Sichtfeld: 27°
