Was ist ein Pt100 RTD-Temperatursensor?
RTD-Temperatursensor ist ein kleines Gerät. “RTD” steht für “Widerstands-Temperatur-Detektor”. Wie der Name schon sagt, wird er zur Messung der Temperatur in einem bestimmten Bereich verwendet. In Pt100, “Pt” steht für “Platin”, das Material, aus dem das Sensorelement besteht. 100 bezieht sich auf den Widerstandswert von 100 Ohm bei 0°C. Dies bedeutet, dass bei 0°C beträgt der Widerstand des PT100-Sensors genau 100 Ohm. Platin wird häufig in RTD-Temperatursensoren verwendet, da es eine stabile und wiederholbare Widerstands-Temperatur-Beziehung über einen großen Temperaturbereich aufweist.
Pt100 RTD-Temperatursensor werden seit vielen Jahren zur Temperaturmessung in Labor- und Industrieprozessen eingesetzt. Diese Art von Temperatursensoren ist für ihre Genauigkeit, Wiederholbarkeit und Stabilität bekannt.
Wie funktioniert der Pt100 RTD-Temperatursensor?
Bevor wir das Funktionsprinzip des RTD-Temperatursensors kennenlernen, werden wir das grundlegende physikalische Prinzip vorstellen: Wenn die Temperatur eines Metalls ansteigt, steigt der Widerstand gegen elektrische Strom ebenfalls zunimmt. Das Widerstandselement wird verwendet, um den Widerstand des durchfließenden Stroms zu messen. Je größer der Widerstand ist, desto größer ist die angezeigte Zahl.
Durch die Verwendung von stabilem Pt100 als Material kann es den Widerstand mit der Temperaturänderung genau wiedergeben. Wenn die Temperatur steigt, steigt auch der elektrische Widerstand. Und die auf dem Bildschirm angezeigten Zahlen sind größer. Normalerweise ist die Reaktionszeit des Pt100 RTD-Temperatursensors liegt zwischen 0,5 und 5 Sekunden. Es ist ein ideales Material für die Temperaturmessung.
Die Arten von Pt100 RTD-Temperatursensoren
Je nach den verschiedenen Strukturen, Pt100 RTD-Temperatursensor gibt es in 2 Ausführungen: Dünnschicht- und Drahtfühler. Obwohl der Aufbau unterschiedlich ist, verwenden diese beiden Arten von Pt100 RTD-Temperatursensoren das gleiche Messprinzip.
Dünnschicht
Bei dieser Bauart wird eine sehr dünne Platinschicht auf ein Keramiksubstrat aufgebracht, die einen Widerstandspfad bildet, der sich bei Temperaturänderungen ändert. Dabei wird eine Platinschicht (in der Regel nur wenige Mikrometer dick) auf eine flache Keramikunterlage (Substrat), in der Regel aus Aluminiumoxid, aufgebracht. Die Platinschicht wird dann serpentinen- oder gitterförmig angeordnet, um die Länge des Widerstandspfads zu maximieren, was eine präzise Steuerung des Widerstands ermöglicht. Eine Schutzschicht, häufig aus Glas oder Keramik, wird aufgebracht, um die Platinschicht vor physischen Schäden und Verunreinigungen zu schützen.
Drahtgewickelt
Bei einem drahtgewickelten Pt100-Widerstandsthermometer besteht das Sensorelement aus einem Platindraht, der zu einer präzisen Spule gewickelt ist. Der Platindraht ist spiralförmig gewickelt und entweder um einen Keramik- oder Glaskern gewickelt oder in einem Hohlraum innerhalb eines Keramik-/Glaskörpers untergebracht. Neu Minew Pt100 RTD Temperaturfühler nimmt diese Struktur an. Sie bietet hohe Genauigkeit, Stabilität und einen großen Temperaturbereich.
Welcher RTD-Temperatursensor wird am häufigsten verwendet?
Pt100 RTD-Temperatursensor ist der beliebteste Temperatursensor, der weltweit wegen seiner Genauigkeit, Stabilität und Vielseitigkeit in einer Vielzahl von Anwendungen eingesetzt wird. Hier sind die Hauptgründe, warum Pt100 RTD-Temperatursensoren weit verbreitet sind:
1. hohe Genauigkeit: Pt100-Temperatursensoren bieten eine hervorragende Genauigkeit, die typischerweise innerhalb ±0.1°C bis ±0.5°C. Dies macht sie ideal für präzise Temperaturmessungen in kritischen Anwendungen.
2. die Stabilität: Pt100-Sensoren bieten sehr stabile Messungen über die Zeit, was in Industrie- und Laborumgebungen entscheidend ist. Sie können ihre langfristige Zuverlässigkeit gewährleisten. Die vorhersehbare und lineare Beziehung zwischen Temperatur und Widerstand von Platin gewährleistet wiederholbare Ergebnisse.
3. breiter Temperaturbereich: Pt100-Sensoren können Temperaturen von etwa -200 °C messen.°C bis 200°C, wodurch sie sich für ein breites Spektrum von Anwendungen eignen, von der Kryotechnik bis hin zu industriellen Hochtemperaturprozessen.
4.Kompatibilität: Pt100-Sensoren sind mit einer Vielzahl von Messinstrumenten kompatibel, was sie sehr vielseitig für verschiedene Anwendungen einsetzbar macht.

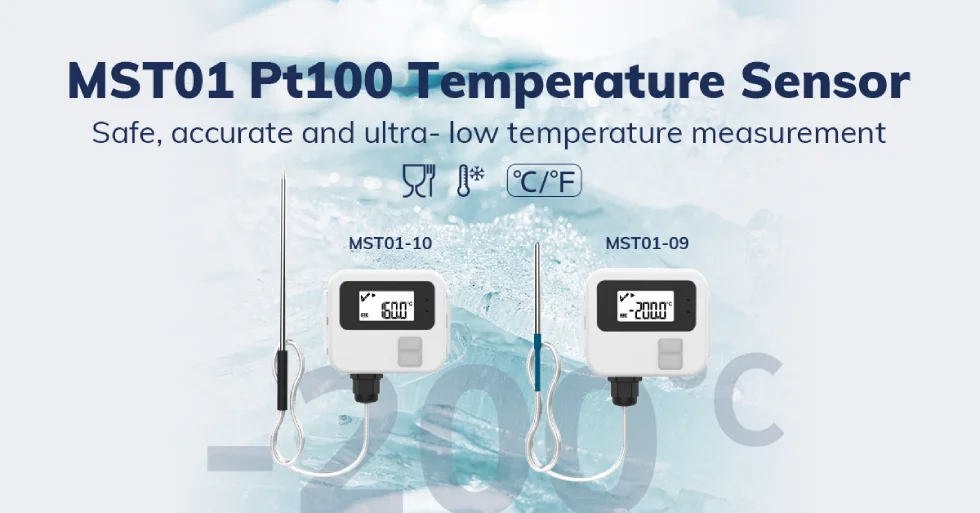

Was ist neu: Minew Pt100 RTD Temperatursensor
Neu eingeführter Pt100 RTD-Temperatursensor von Minew ist stabil und hat eine hohe Genauigkeit, einen großen Temperaturbereich und Kompatibilität. Diese Art von Temperatursensor hat mehr neue Vorteile:
1.Anpassbare Sonden: Pt100 RTD-Temperatursensor verwenden PTFE als Drahtmaterial. Es bietet hohe Temperatur- und Chemikalienbeständigkeit und ist daher langlebig und flexibel.
2.Premium-Sonden in Lebensmittelqualität: Diese Sonde ist besonders wichtig für die Lebensmittelverarbeitung, das Kochen und andere Anwendungen, bei denen es um Lebensmittelsicherheit und Hygiene geht. Sie kann strenge Industrienormen erfüllen.
3.Ultra-Niedrigtemperatur-Fähigkeiten: Es gibt zwei Versionen von Pt100 RTD-Temperatursensoren. MST01-09 kann die Temperatur um -200°C messen.°C bis 200°C und MST01-10 ist -40℃ ~ 180℃. Beide Versionen sind für Messungen in Umgebungen mit niedrigen Temperaturen geeignet.
4.Hochpräzise Überwachung: Durch die Verwendung von RTD-Sensoren und Pt100 kann der neue Temperatursensor von minew eine hochpräzise Überwachung bieten. Was mehr ist, ist die Standardtoleranzklassen für DIN RTDs Klasse A. Der Temperaturmessfehler ist etwa ±0.1°C bis ±0.5°C.
Die Eigenschaften des Minew Pt100 RTD Temperatursensors
1.Visualisierung von Daten in Echtzeit: Die wichtigsten Daten wie Maximalwert, Minimalwert und Durchschnittswerte können auf dem Bildschirm angezeigt werden. Der Sensor kann auch erkennen, ob die Echtzeit-Temperaturdaten außerhalb der voreingestellten Schwelle liegen. Die Echtzeitdaten werden auch in Msensor, das spezielle Tool für die Konfiguration und Wartung von Beacon-Tags und -Sensoren.
2.Konfigurierbare Temperaturschwellenwerte: Minew Pt100 RTD-Temperatursensor kann mehrere Temperaturschwellenwerte voreinstellen. Es kann die Arbeitseffektivität stark verbessern, um verschiedene Daten für verschiedene Zwecke zu erkennen.
3.Große lokale Datenspeicherung von 20.408 Protokollen: Mit bis zu 20.000 Protokollen kann der neue Temperatursensor Temperaturdaten über einen langen Zeitraum verfolgen und die Veränderungen im Detail erkennen. Er kann die Auswirkungen von zu wenigen Daten erheblich reduzieren.
4.IP67 staub- und wasserdicht: Wasserdicht und staubdicht kann helfen Pt100 Temperatursensor sich an unterschiedliche Umgebungen anpassen. Selbst unter rauen Umgebungsbedingungen kann es noch perfekt funktionieren.
Die Anwendungen von Pt100 RTD-Temperatursensoren
Aufgrund der hervorragenden Eigenschaften und der breiten Anwendbarkeit des Sensors ist der Pt100 RTD-Temperatursensor kann in vielen Umgebungen eingesetzt werden, die eine hochpräzise Temperaturmessung erfordern.
1.Labor und Versuchszentrum: Pt100-Temperatursensoren können in temperaturbezogenen Experimenten und Tests verwendet werden. Er kann den Temperaturbereich -200°C bis 200°C.
2.Niedrige Temperaturumgebung: Die niedrigste Temperatur, die der Sensor erkennen kann, ist -200°C. Der Sensor eignet sich sowohl für extreme als auch für gewöhnliche Niedrigtemperaturumgebungen, z. B. für die Konservierung von biologischen Proben, Lebensmitteln und Impfstoffen.
3.Transport: Pt100 Temperaturfühler kann in Transportfahrzeugen eingesetzt werden. Es kann zum Beispiel zur Messung der Temperatur beim Transport von Trockeneis und Lebensmitteln verwendet werden.
4. die Handhabung und Verarbeitung von Lebensmitteln: PT100 RTD-Sensoren werden in der Lebensmittelverarbeitung eingesetzt, um eine genaue Temperaturkontrolle beim Kochen, Kühlen und Lagern zu gewährleisten.
5.Hersteller: Wird in der Chemie-, Öl- und Gasindustrie sowie in der verarbeitenden Industrie zur Überwachung und Steuerung von Prozesstemperaturen eingesetzt.
Warum hat der Minew Pt100 RTD Temperatursensor 4 Drähte?
RTD-Sonden haben eine Vielzahl von Konfigurationen: 2-Draht, 3-Draht und 4-Draht. Es gibt einen großen Unterschied zwischen diesen verschiedenen Fühlern. Der Minew Pt100 RTD Temperatursensor verwendet eine 4-Draht-Konfiguration. 4-Draht kann den Spannungsabfall messen, so dass es Messfehler aufgrund von Kanal minimieren kann. Im Vergleich zu den anderen beiden Konfigurationen ist die 4-Leiter-Konfiguration die komplexeste. Aber sie kann die genauesten Temperaturmessungen liefern. Aus diesem Grund kann der Minew Pt100 RTD Temperatursensor in Laboratorien und anderen Umgebungen eingesetzt werden, die hochpräzise Messungen erfordern.
RTD vs. Thermistor: Was ist der Unterschied?
RTD-Temperatursensoren und Thermistorsensoren sind beides Arten von Widerständen, die die Beziehung zwischen Widerstand und Temperatur anwenden. Aber diese beiden Temperatursensoren sind unterschiedlich. Das liegt vor allem an der unterschiedlichen Struktur und dem unterschiedlichen Material:
Thermistoren sind temperaturempfindliche Widerstände, die zur Messung und Steuerung der Temperatur verwendet werden. Sie sind eine Art Widerstandstemperaturdetektor (RTD), aber im Gegensatz zu RTD, bei denen in der Regel Platin verwendet wird, bestehen Thermistoren aus keramischen Materialien oder Polymeren, die eine signifikante Änderung des Widerstands mit der Temperatur aufweisen.
Aufgrund der Unterschiede zwischen den Sensoren’ Materialien und Strukturen, Pt100 RTD-Temperatursensor und Thermistor-Temperatursensoren unterscheiden sich auch in Bezug auf Reaktionszeit, Messtemperaturbereich und Kosten.
Schlussfolgerung
RTD-Temperatursensoren werden zur Messung der Temperatur in einer bestimmten Umgebung verwendet. In verschiedenen Temperatursensoren, Minew Pt100 RTD Temperaturfühler zeichnet sich durch einen großen Messbereich und hervorragende Hardware-Leistung aus.
FAQ
Benötigt der RTD-Temperatursensor eine Stromversorgung?
Natürlich benötigt der Sensor Batteriestrom, um die Daten auf dem Bildschirm anzuzeigen und den normalen Betrieb des Sensors aufrechtzuerhalten. Er muss also mit Strom versorgt werden. Die Batteriekapazität des Minew Pt100 RTD Temperatursensors beträgt 2700 mAh. Es kann über 3 Jahre lang verwendet werden.
Warum wird Platin in RTD verwendet?
Die Stabilität von Platin ist einer der Hauptgründe für die Verwendung in Temperatursensoren. Außerdem kann es die Schwankungen bei den Temperaturmesswerten minimieren. Es ist bei weitem das stabilste Material in allen Temperatursensoren.
Was ist ein anderer Name für RTD-Temperatursensoren?
RTD Temperatursensor wird auch als Widerstandstemperaturdetektor bezeichnet. Diese beiden Bezeichnungen werden beide häufig auf dem globalen Sensormarkt verwendet.
