Die ToF-Sensoren der MSD01-Serie sind Bluetooth Low Energy-Sensoren, die präzise Entfernungsmessungen in Echtzeit ermöglichen. Lichtlaufzeit (ToF) Technologie. Die Produktreihe umfasst den MSD01-D11 ToF-Abstandssensor und den MSD01-D22 ToF-Anwesenheitssensor, der ein zusätzliches Passiv-Infrarot-Modul (PIR) integriert. Mit einer Präzision im Millimeterbereich (±10 mm), einer Erkennungsgenauigkeit von 99% und einer Reichweite von bis zu 5 Metern ermöglicht die MSD01-Serie eine vollständig anonyme und nicht-intrusive Anwesenheitserkennung - ideal für anspruchsvolle Anwendungen wie die Überwachung von Lagerbeständen, intelligente Regale in Supermärkten und die Verwaltung der Schreibtischbelegung in Bibliotheken oder an Arbeitsplätzen.

  • Präzision im Millimeterbereich
  • 99% Genauigkeit
  • 150° einstellbarer Sensorkopf
  • Möglich für Split-Directional Sensing
  • 100% Anonyme Erkennung
  • 5 Jahre & austauschbare Batterie

ToF & PlR Smart Synergy

Der MSD01-D22 ToF Präsenzsensor kombiniert millimetergenaue ToF-Entfernungsmessung mit Weitwinkel-PIR-Bewegungserkennung, um Personen zuverlässig von Objekten zu unterscheiden, sowohl Bewegung als auch lange Stillstandzeiten zu erfassen und Reichweitenmessungen nur dann auszulösen, wenn eine Bewegung erkannt wird - das verlängert die Batterielebensdauer. Seine Dual-Mode-Logik passt sich mühelos von Arbeitsplätzen unter dem Schreibtisch bis hin zu Toilettenkabinen oder Lagergängen an, wodurch Fehlalarme drastisch reduziert werden und ein wirklich kontextbezogener Einblick in die Belegung gewährt wird.

> Mehr über ToF und PIR: ihre Unterschiede und wie sie sich ergänzen.

Genauigkeit im Millimeterbereich mit ToF-Präzision

Der MSD01 nutzt die fortschrittliche Time-of-Flight (ToF)-Technologie und bietet eine Präzision im Millimeterbereich (±10 mm), eine Erkennungsgenauigkeit von 99 % und schnelle Reaktionszeiten, die eine zuverlässige Abstands- und Anwesenheitserkennung in Echtzeit gewährleisten, z. B. bei der intelligenten Bestandsverfolgung, der Überwachung der Belegung von Schreibtischen oder Toiletten und der Erkennung von Füllständen.

Ultraweiter Erfassungsbereich

Der MSD01 verfügt über einen extrem großen Erfassungsbereich von 20 mm bis 5 m und übertrifft damit die Möglichkeiten der meisten ähnlichen Sensoren. Er unterstützt sowohl einen Modus für kurze Reichweiten (≤2,5 m) als auch einen Modus für große Reichweiten (≤5 m), so dass der Benutzer Stromverbrauch und Leistung flexibel ausgleichen kann. Dadurch eignet er sich besonders für Aufsatzinstallationen oder den Einsatz in größeren Räumen, die eine erweiterte Abdeckung erfordern.

Innovative Multi-Winkel- und Split-Directional-Sensorik

Der MSD01 verfügt über einen um 150° verstellbaren Sensorkopf und eine Split-Direction-Architektur, die es ermöglicht, die PIR- und ToF-Module in unterschiedlichen Winkeln auszurichten. Dieses benutzerfreundliche Design ermöglicht eine flexible Installation in komplexen Umgebungen, wie z. B. engen Gängen, schrägen Oberflächen oder unregelmäßigen Grundrissen, und gewährleistet eine optimale Erfassungsleistung, ohne dass eine präzise Sensorausrichtung erforderlich ist.
Wenn zum Beispiel in einem Lager ein Mitarbeiter nach einem Artikel greift, erkennt der PIR-Sensor die Bewegung und aktiviert sofort das ToF-Modul. Das System misst dann die aktualisierte Entfernung zu den Kartons und bestimmt genau, wie viel Inventar entnommen wurde. Diese nahtlose, reaktionsschnelle Koordination zwischen Bewegungserkennung und Entfernungsmessung verbessert sowohl die Benutzerfreundlichkeit als auch die betriebliche Effizienz.

Erfüllen Sie Ihre szenariobasierten Sensing-Anforderungen

Die MSD01-Serie bietet zwei Optionen für unterschiedliche Überwachungsanforderungen:

D11 (nur ToF): Ideal für periodische Abstandsmessungen und die Überwachung statischer Objekte, wie z. B. Regalbestände oder Tankvolumen.
D22 (PIR & ToF): Kombiniert Bewegungserkennung und Entfernungsmessung und ist damit äußerst effektiv bei der Anwesenheitserkennung, der Überwachung von Personen und der Unterscheidung von Personen und Objekten.
Mit seiner Dual-Sensor-Logik nutzt der D22 PIR, um Bewegungen zu erkennen, bevor er die ToF-Messung aktiviert. Dadurch werden Fehlalarme erheblich reduziert und die Genauigkeit sowohl in dynamischen als auch in bewegungsarmen Szenarien verbessert. Der integrierte Algorithmus hilft bei der Unterscheidung zwischen Menschen und Objekten und eignet sich daher besser für Anwendungen, bei denen Menschen im Mittelpunkt stehen.

Anonyme Erkennung, kamerafreier Schutz der Privatsphäre

Im Gegensatz zu RGB- oder AI-Kameras arbeitet die MSD01 mit anonymen Infrarotsignalen und gewährleistet so die vollständige Einhaltung der GDPR. Sie eignet sich ideal für sensible Umgebungen wie Toiletten, Besprechungsräume und Büros - überall dort, wo Belegungsdaten benötigt werden, ohne die persönliche Privatsphäre zu gefährden.

Gebaut für Langlebigkeit

Der MSD01 wird von einer austauschbaren 2.700-mAh-Lithiumbatterie gespeist, die eine Batterielebensdauer von mehr als 5 Jahren ermöglicht. Benutzer können zwischen ToF-Modi mit kurzer (≤2,5 m) und langer Reichweite (≤5 m) umschalten und sowohl die Messrate als auch das Erfassungsintervall feinabstimmen, um Leistung und Stromverbrauch auszugleichen. Das modulare Batteriedesign ermöglicht einen einfachen Austausch ohne Demontage des Geräts - ideal für den langfristigen, wartungsarmen Einsatz in intelligenten Gebäuden oder Lagerhäusern.

Flexible Bereitstellung, einfache Integration

Wird mit doppelseitigem Kleber oder einer zusätzlichen magnetischen Halterung angebracht. Ob Deckenmontage, Hängemontage oder seitliche Montage, der MSD01 passt sich Ihrem Raum an. Integrieren Sie ihn über Bluetooth in bestehende Gebäudemanagementsysteme und beginnen Sie sofort mit der Erfassung räumlicher Daten in Echtzeit.

Wie es funktioniert

Wie es funktioniert

Anwendungsszenarien

  • Produktreste-Erkennung für den Einzelhandel

    Durchsucht regelmäßig die Regale, um Restbestände zu ermitteln.
    Identifiziert Produktverschiebungen und nicht vorrätige Zonen.
    Verbessert die Effizienz des Einzelhandels und die Einhaltung des Planogramms.

    Vorteile:

    Verringert die Verluste aus dem Lagerbestand.
    Optimiert die Produktplatzierung und das Marketing.
    Verbessert die Regalverwaltung in großflächigen Geschäften (z. B. Großhandelsclubs).

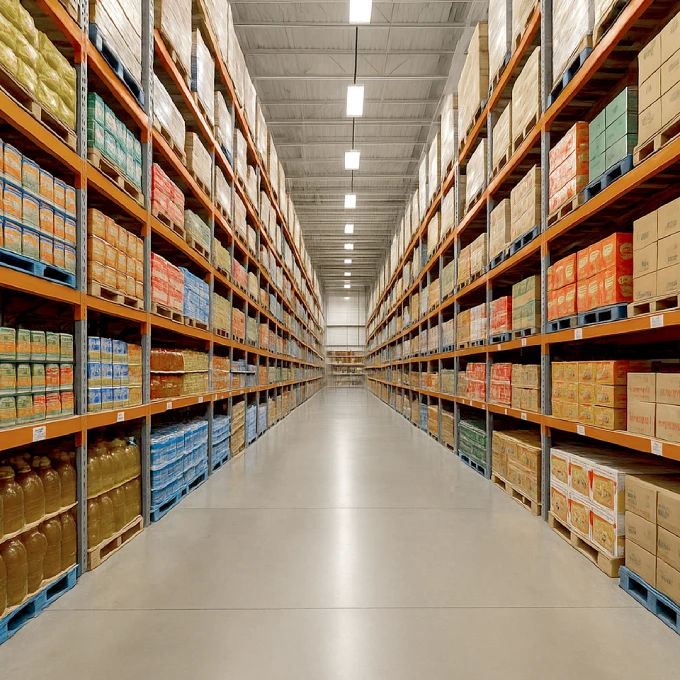

    Erkennung von Produktrückständen

  • Lager- und Materialstandsüberwachung

    Nutzt die ToF-Sensortechnologie für die Echtzeit-Überwachung der Lagerbestände in den Regalen.
    Erkennt das Vorhandensein von Objekten und misst den verbleibenden Bestand oder die Materialtiefe in Tanks und Behältern.
    Löst automatische Warnungen zur Wiederauffüllung der Bestände aus, um die Effizienz der Lieferkette zu optimieren.
    Die berührungslose Konstruktion gewährleistet einen hygienischen und wartungsfreien Betrieb.

    Vorteile:

    Reduziert manuelle Kontrollen und Arbeitskosten.
    Verhindert Fehlbestände oder Überbestände.
    Unterstützt datengesteuerte Entscheidungen in der Lieferkette.

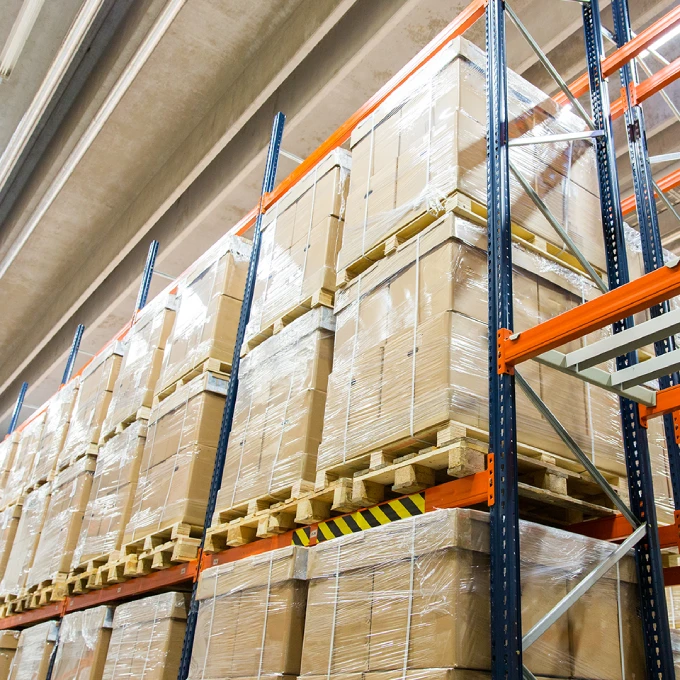

    Lager- und Materialstandsüberwachung

  • Erkennung der Belegung von Toiletten und Kabinen

    Verwendet PIR zur Auslösung der ToF-Messung für eine genaue Erkennung von besetzten/leeren Räumen.
    Vollständig anonym - ohne Kameras oder Mikrofone, GDPR-konform.
    Intelligente Algorithmen eliminieren falsche Auslöser durch Gegenstände oder Reinigungsgeräte.

    Vorteile:

    Reduziert die Wartezeiten und verbessert die Raumnutzung.
    Ermöglicht datengesteuerte Reinigungszeitpläne.
    Verbessert den Datenschutz und die Einhaltung von Vorschriften.

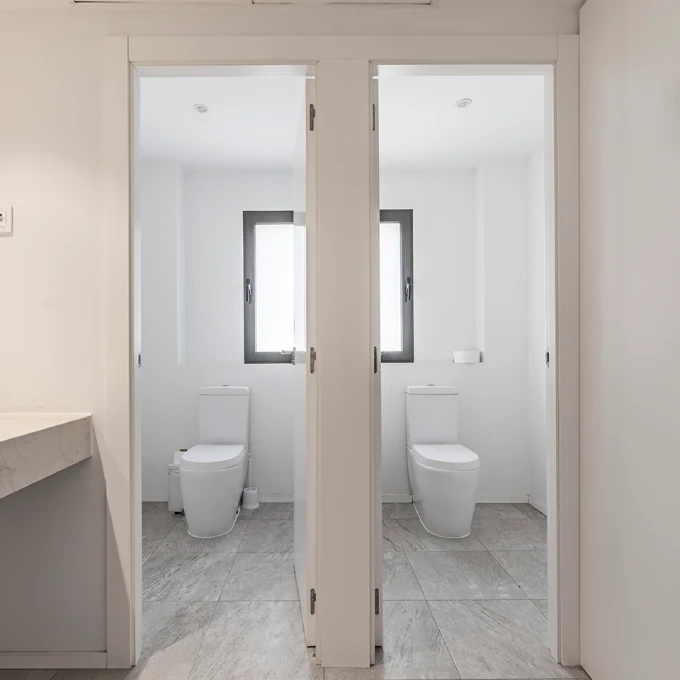

    Erkennung der Belegung von Toiletten und Kabinen

  • Nutzung von Schreibtischen und Arbeitsplätzen

    Erkennt die Schreibtischnutzung in Echtzeit anhand der Anwesenheit des Benutzers und der Entfernungsschwelle.
    Hilft bei der Optimierung der Raumnutzung und des Energiemanagements in intelligenten Büros.
    Ermöglicht Nutzungsanalysen für die Gebäudeplanung.

    Vorteile:

    Optimiert die Schreibtischzuweisung in Hot-Desking-Umgebungen.
    Ermöglicht eine faire Nutzung und verhindert Ressourcenvergeudung.
    Liefert verwertbare Daten für die Raumplanung und die Verkleinerung von Büros.

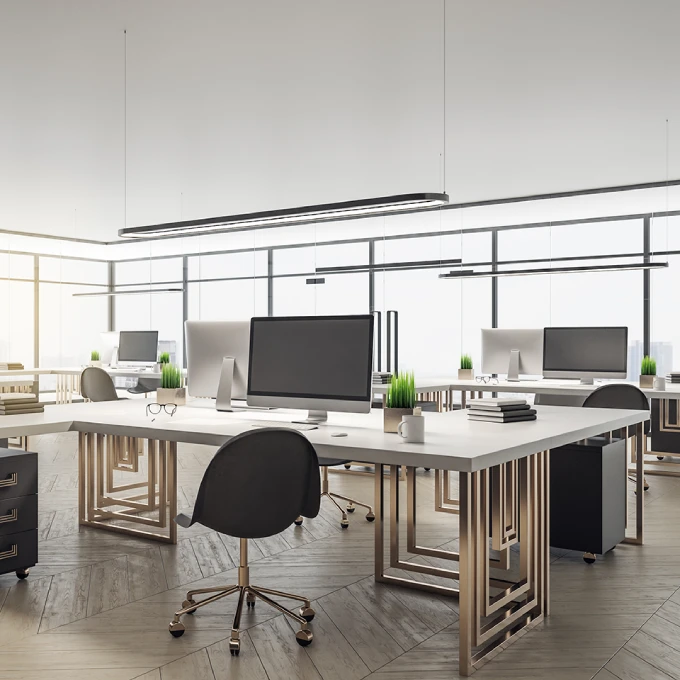

    Nutzung von Schreibtischen und Arbeitsplätzen

  • Überwachung von Parkplätzen

    Überwacht die Anwesenheit von Fahrzeugen mit ToF-Entfernungsmessung mit großer Reichweite.
    Geeignet für Smart-Parking-Anwendungen im Innenbereich.
    Liefert genaue Belegungsdaten zur Steuerung der Parkeffizienz.

    Vorteile:

    Verbessert die Sichtbarkeit der Parkmöglichkeiten für Autofahrer.
    Unterstützt automatische Vollstreckungs- oder Reservierungssysteme.
    Steigert die Gesamteffizienz einer Partie und die Zufriedenheit der Benutzer.

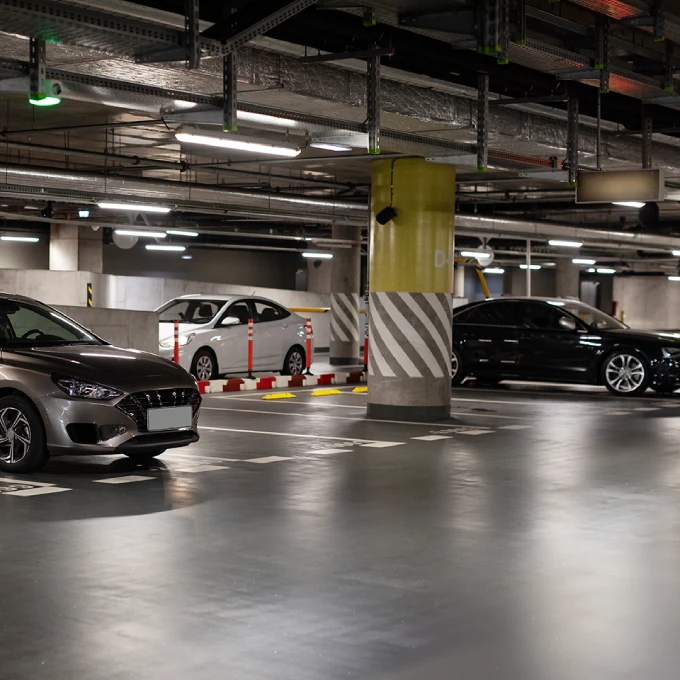

    Überwachung von Parkplätzen

  • Bibliothek / Gemeinsamer Studienraum Sitzplatzerkennung

    Nutzt die ToF-Technologie, um den Status der Sitzbelegung in Echtzeit mit hoher Genauigkeit zu erkennen.
    Vollständig anonym - keine Bild- oder Tonaufnahmen, um die Einhaltung der GDPR zu gewährleisten.
    Optimiert die Raumnutzung und ermöglicht intelligente Sitzplatzreservierungssysteme.

    Vorteile:

    Erleichtert den Besuchern die Suche nach freien Plätzen.
    Ermöglicht ein faires und effizientes Sitzplatzmanagement.
    Verbessert die Transparenz der Gebäudenutzung.
    Überwachung des Patientenbettausstiegs

Spezifikationen

MSD01 ToF-Sensoren Abmessungen
* Für die genauen Abmessungen beziehen Sie sich bitte auf das physische Objekt.
Modell MSD01-D11 ToF-Abstandssensor MSD01-D22 ToF-Anwesenheitssensor
Größe: 90 mm * Ф34 mm 110 mm * Ф34 mm
Gewicht: 63 g 72 g
Betriebstemperatur: -10℃~60℃ (14℉~140℉) -10℃~45℃ (14℉~113℉)
PlR Erfassungsbereich: / 3m (9.84ft)
PIR FOV: / Horizontal 100°/ Vertikal 20°
Bluetooth-Version: Bluetooth LE 5.0
Übertragungsdistanz: 150m (492ft) im offenen Bereich
Batterie: 2.700 mAh Lithium-Batterie, austauschbar
Lebensdauer der Batterie: 5 Jahre
Luftfeuchtigkeit bei Betrieb: ≤95% RH, nicht kondensierend
ToF-Messbereich: 2,5 m (8,20 Fuß)
ToF-Messgenauigkeit: Kurzer Bereich:± 10mm/Langer Bereich:+5%
Schaltfläche: Einschalttaste und Sabotagealarm
Einbau: Doppelseitiges Klebeband, magnektische Befestigung mit dem mitgelieferten Zubehör
ToF FOV: 27°
